醫用滅菌傳遞窗

醫用滅菌傳遞窗也稱為醫療試驗室傳遞窗和醫用傳遞窗，醫用滅菌傳遞窗是潔凈實驗室的一種輔助設備，滅菌傳遞窗主要用于潔凈實驗室潔凈區和潔凈區之間或潔凈區和非潔凈區之間的小件物品的傳遞，以減少潔凈室的開門次數，把對潔凈區的污染降低到低程度。

醫用傳遞窗一般是適用于醫藥車間等對空氣質量要求較高的區域；當物體送入傳遞窗后，進行相應的消毒。

現有傳遞窗箱體內壁大多為拋光的不銹鋼，反射紫外線效果差，造成紫外線滅菌燈使用效率低，現有的傳遞窗在使用時需要取出一端有人等候，兩邊不能隨時送取，這樣不僅浪費時間，也會給等候的人員造成不便。實用新型內容本實用新型的目的是針對現有技術的不足提供一種滅菌傳遞窗，滅菌效果好，能夠自動運輸傳遞，儲存，方便使用人員拿取。本實用新型所采用的技術方案如下：

本實用新型涉及一種傳遞窗，更具體地說，尤其涉及一種滅菌傳遞窗，屬于醫用器械設備領域。

包括控制器，構成傳遞通道的傳輸箱體和與之相連的作為傳遞物品傳遞后儲存的儲存箱體，傳輸箱體和儲存箱體都為矩形中空框體結構并且通過一個能自動打開的分隔門分隔開來；

推薦：百級潔凈層流傳遞窗、自凈式傳遞窗、風淋傳遞窗、滾筒式傳遞窗。

醫療試驗室傳遞窗箱體的兩端設有密封門，在傳遞窗箱體內部下方設有傳輸機構，運動方向為傳輸箱體一側的密封門處運動至滅菌傳遞窗箱體另一側的密封門，滅菌傳遞窗箱體另一側設有傳遞機構，滅菌傳遞窗機構用于使傳遞物品進入儲存箱體；醫療試驗室傳遞窗體內部設有紫外線滅菌燈和風淋裝置；儲存箱體設有若干個隔間，若干個隔間之間通過能自動打開的分隔門分隔開來，所述隔間設有密封門；控制器分別與分隔門，滅菌傳遞窗機構，傳遞機構紫外線滅菌燈和風淋裝置相連。在上技術方案的基礎上，本實用新型還可以作如下改進：

可選的，滅菌傳遞窗機構包括所述傳輸箱體內部兩端設有兩個導輥，外界的電動機和輸送帶，導輥與電動機傳動連接，導輥上繞有輸送帶，導輥帶動輸送帶運動，滅菌傳遞窗箱體一側的密封門處運動至滅菌傳遞窗箱體另一側的密封門。

可選的，在輸送帶上設有若干個與傳遞窗控制器連接的壓力感應器。可選的，風淋裝置包括傳輸箱體的底部和頂部設有的上、下出風口，和傳輸箱體的左、右內側面分別設有的進風口，上、下出風口分別通過相應的管路與上、下風機的出風嘴相連，進風口通過相應的管路分別與對應的風機的進風嘴相連，以形成循環氣流。

可選的，還包括與傳遞窗控制器連接的壓力傳感器，壓力傳感器設置于所述隔間底部。

可選的，滅菌傳遞窗機構包括氣缸和與之相連的電機，氣缸用于推動傳遞物品進入儲存箱體。

可選的，隔間內設有紫外線滅菌燈?？蛇x的，紫外線滅菌燈外側套裝有反光罩。

可選的，還包括與控制器連接的提醒裝置?？蛇x的，密封門安裝嵌有玻璃窗，密封門上設有互鎖裝置，互鎖裝置中的互鎖感應器的信號端分別與控制器相連。與現有技術相比本實用新型的有益效果為：

1、傳遞窗設有紫外線滅菌燈和風淋裝置，風淋裝置能有形成循環氣流，清理程度更加徹底。

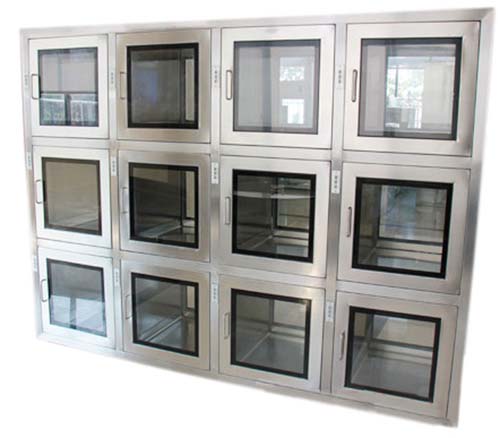

2、傳遞窗設有儲存箱體，傳遞窗在使用時無需要有人等候，傳遞物品會自動進入儲存箱體的隔間進行儲存，可同時儲存多個傳遞物品，使用更便捷。

3、傳遞窗紫外線滅菌燈的外側套裝了反光罩，極大的提高了紫外線滅菌燈的效率，可以擴大紫外線滅菌燈的消毒范圍。

滅菌傳遞窗結構參數：

1-傳輸箱體，2-儲存箱體，3-分隔門，4-密封門，5-紫外線滅菌燈，6-觀察窗，7-導輥，8-輸送帶，9-進風口，10-出風嘴，11-風機，12-壓力傳感器。

一種滅菌傳遞窗，包括控制器，構成傳遞通道的傳輸箱體1和與之相連的作為傳遞物品傳遞后儲存的儲存箱體2，傳輸箱體1和所述儲存箱體2都為矩形中空框體結構并且通過一個能自動打開的分隔門3分隔開來；

傳遞窗箱體1的兩端設有密封門4，在傳輸箱體1內部下方設有傳輸機構，運動方向為傳輸箱體1一側的密封門4處運動至傳輸箱體1另一側的密封門4，傳輸箱體1另一側設有傳遞機構，傳遞機構用于使所述傳遞物品進入所述儲存箱體2；

傳遞窗傳輸箱體1內部設有紫外線滅菌燈5和風淋裝置；儲存箱體2設有若干個隔間，傳遞窗若干個隔間之間通過能自動打開的分隔門3分隔開來，隔間設有密封門4；控制器分別與分隔門3，所述傳輸機構，滅菌傳遞窗傳遞機構，紫外線滅菌燈5和所述風淋裝置相連。

在上技術方案的基礎上，本實用新型還可以作如下改進：在一優選方案中，傳遞窗機構包括傳輸箱體1內部兩端設有兩個導輥7，外界的電動機和輸送帶8，所述導輥7與電動機傳動連接，所述導輥7上繞有輸送帶8，導輥7帶動輸送帶8運動，傳輸箱體1一側的密封門4處運動至所述傳輸箱體1另一側的密封門4。

在一優選方案中，在所述輸送帶8上設有若干個與所述控制器連接的壓力感應器。用于判斷輸送帶8上是否載有物體。

在一優選方案中，風淋裝置包括所述傳輸箱體1的底部和頂部設有的上、下出風口，和傳輸箱體1的左、右內側面分別設有的進風口9，上、下出風口分別通過相應的管路與上、下風機11的出風嘴10相連，所述進風口9通過相應的管路分別與對應的風機11的進風嘴相連，以形成循環氣流。進風口9的管路中還設有過濾網，以過濾循環氣流，使箱體內的氣流具有自凈功能。

在一優選方案中，還包括與控制器連接的壓力傳感器12，所述壓力傳感器12設置于所述隔間底部。用于判斷隔間是否儲存有物體。

在一優選方案中，傳遞機構包括氣缸和與之相連的電機，氣缸用于推動傳遞物品進入所述儲存箱體2。

在一優選方案中，隔間內設有紫外線滅菌燈5。在一優選方案中，紫外線滅菌燈5外側套裝有反光罩。
